製品概要
面取りも同時に行える自動車ガラス孔あけ用コアドリル
自動車の安全性向上に重要な役割を担う自動車ガラスの孔あけ用コアドリルです。孔あけと同時に面取り加工を行えるシーマ部を備えており、加工工程の効率化に貢献します。
用途
- 自動車ガラスの孔あけ
ボンドの種類
- メタル
製品特性

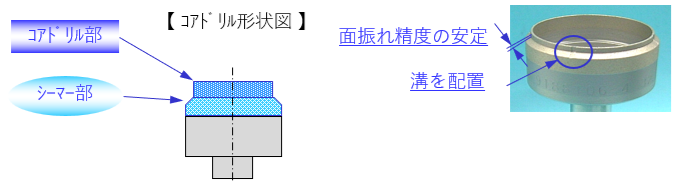

◇ 給水および切り粉の排出に効果的な溝を配置し、優れた切れ味を持続
◇ シーマー部の面振れ精度を向上させ、面取り加工時の負荷を軽減
◇ 加工面のチッピングを抑制する形状を採用
製品タイプ

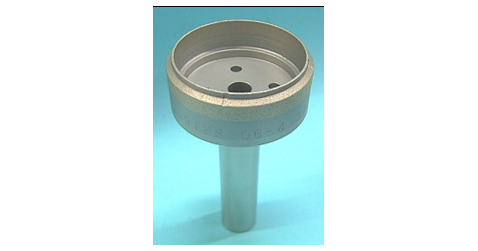

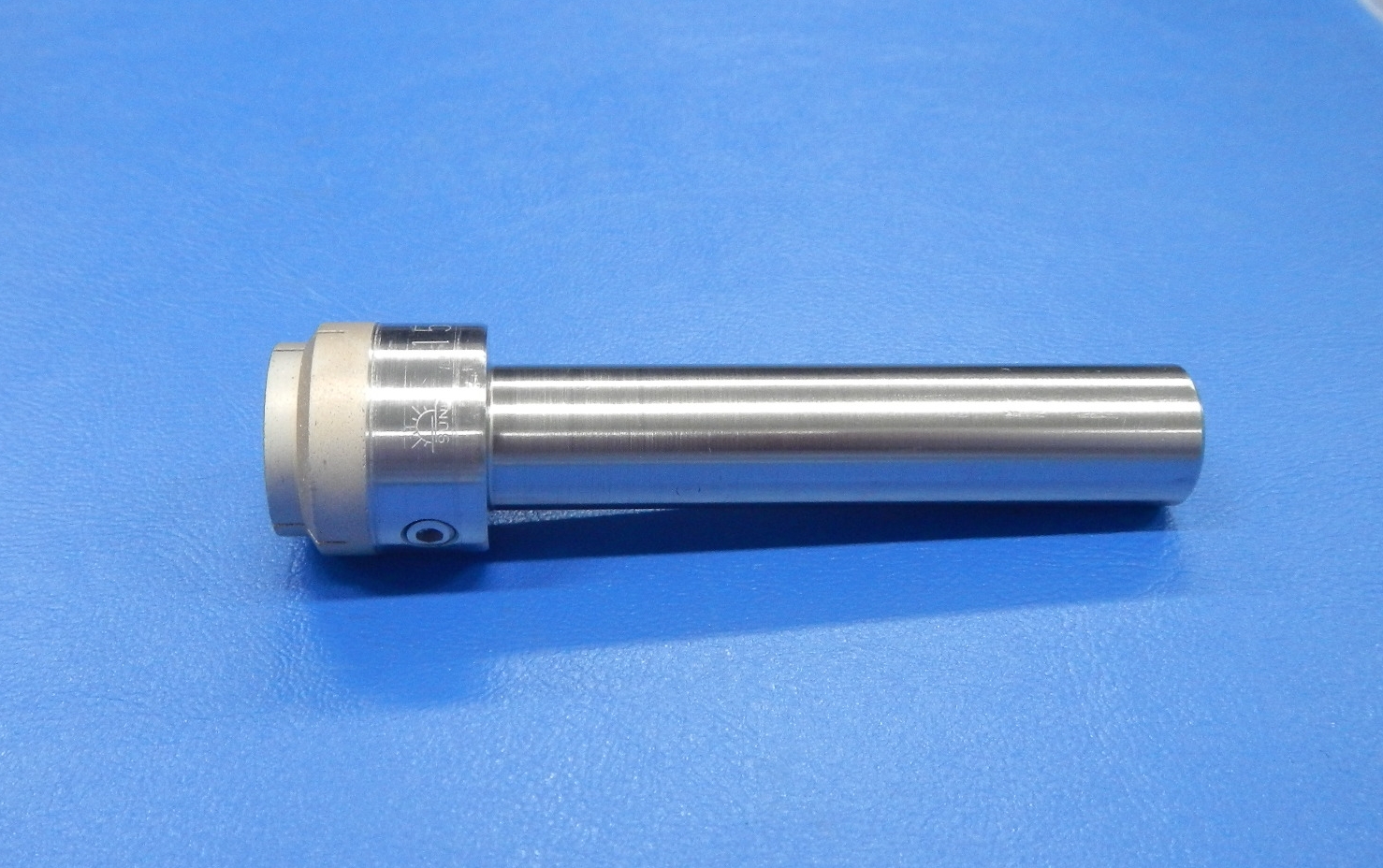

一体型（標準タイプ）
【特長】
・一体成形により高い加工精度を実現
・加工内容に応じて突出し量の設定が可能
・修理対応が可能（標準タイプのみ）

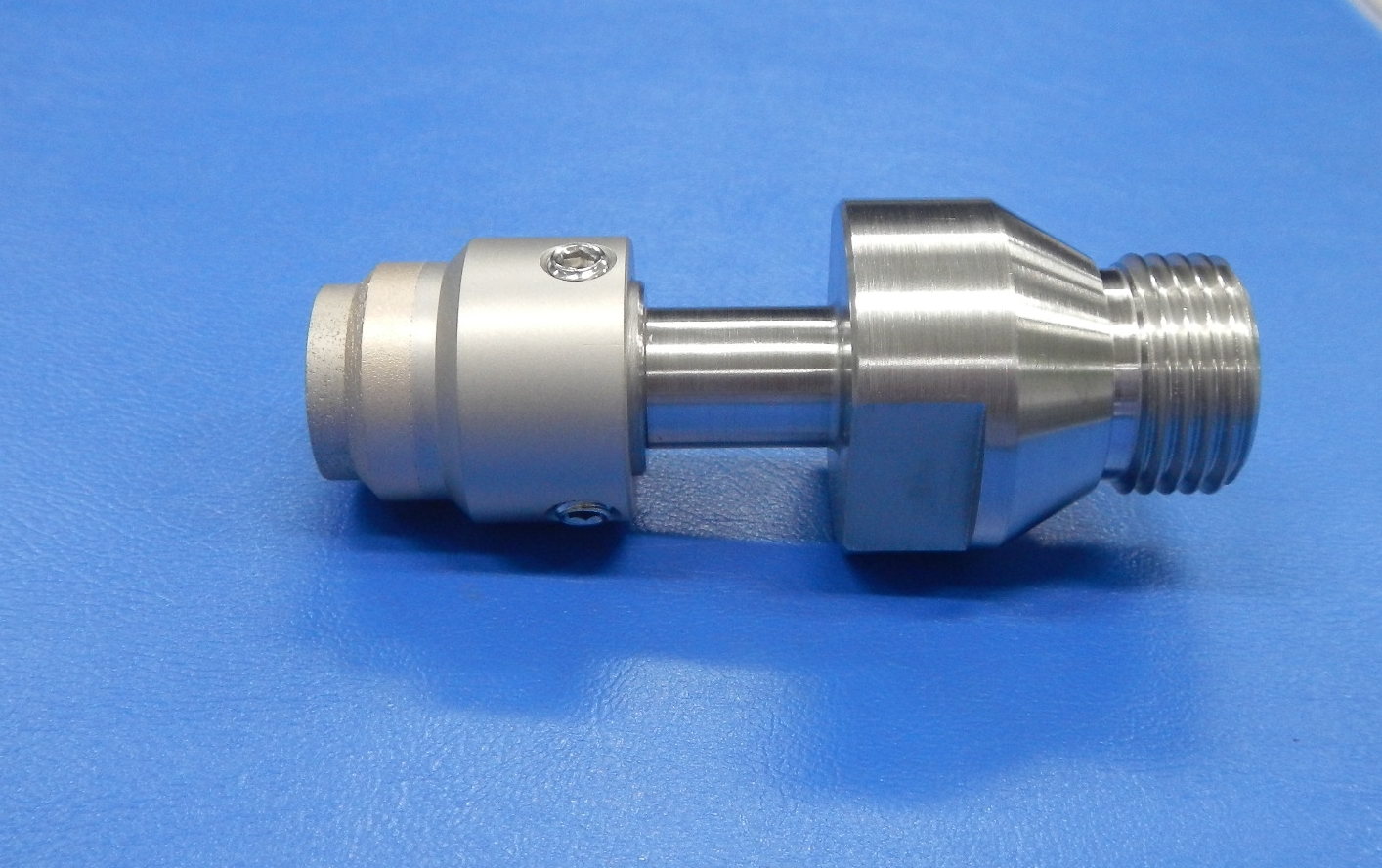

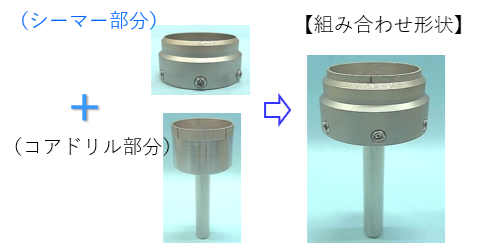

分割型
【特長】
・シーマー位置の変更により、突出し量を柔軟に調整可能
・分割構造のため、一体型と比較して加工精度はやや劣るものの、調整性に優れる
製品内容

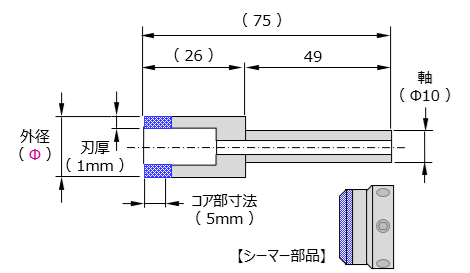

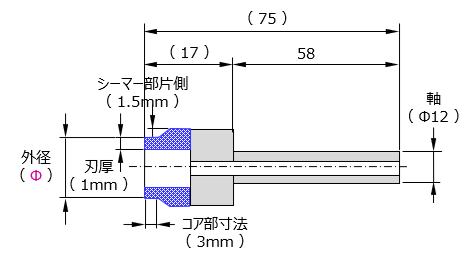

標準寸法
社内試験による比較
標準タイプ
加工条件
試験工具 φ32 ＃140
周速度 450m/min
送り速度 60mm/min
| 内容 | 穴全体 | 面取り部 | 加工状態 |
|---|---|---|---|
| 当社 標準タイプ |  |  | チッピングなし、加工面良好 |
| 当社 溝なし品 |  |  | 面取り部全体にチッピングが発生 |
