製品概要

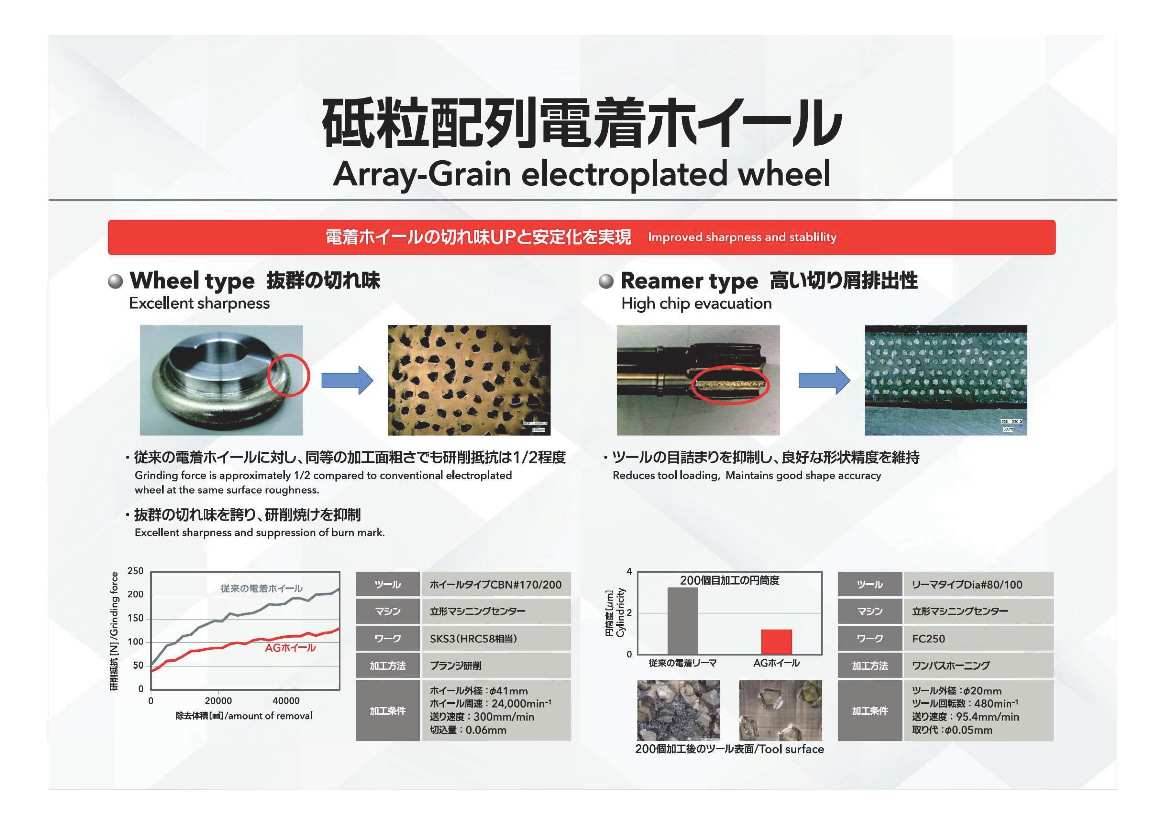

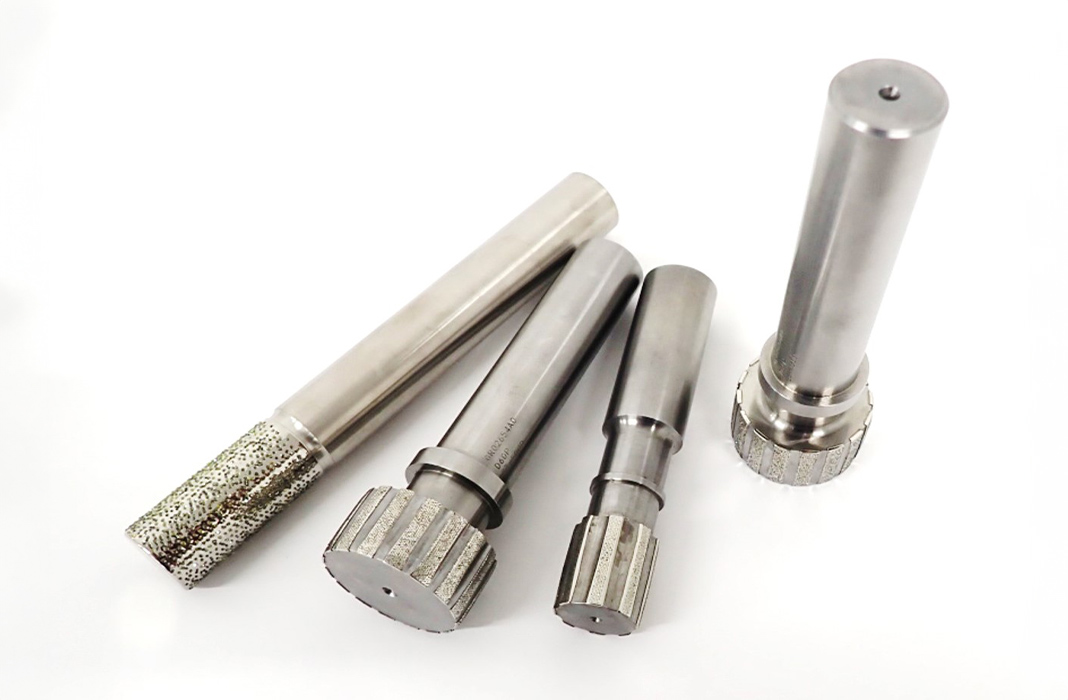

砥粒を配列させた切れ味抜群の電着ホイール
AG(Array Grain）ホイール。
抜群の切れ味で目詰まりや研削焼けを抑制し、従来の電着に比べ２倍以上の長寿命。総形形状にも対応可能で、粗加工から仕上げ加工まで幅広く効果を発揮します。
用途
- 鉄系材料研削の目詰まり対策、切れ味対策
- ブレーキパッドの面取り、溝入れ加工
- 鋳鉄の高精度穴仕上げ加工
- 半導体製造装置部品等のセラミックス加工
ボンドの種類
- 電着
製品特性
電着ホイールの切れ味UPと安定化を実現

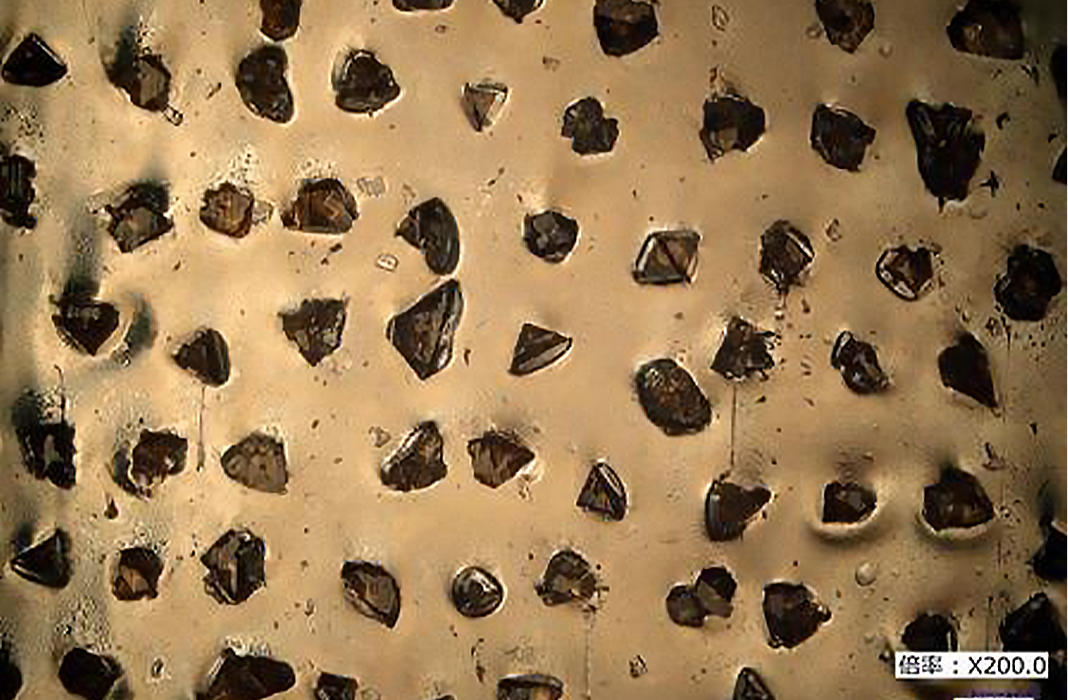

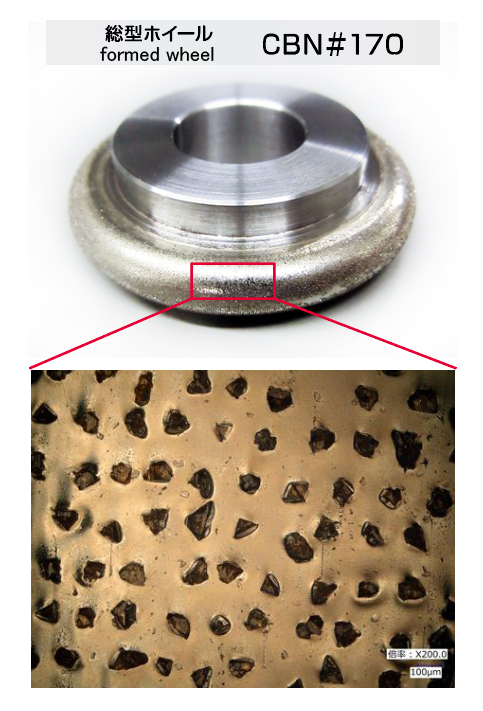

【ホイールタイプ】 抜群の切れ味

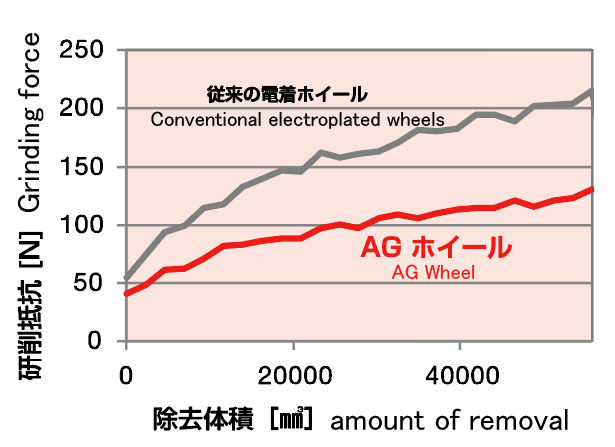

・従来の電着ホイールに対し、同等の加工面粗さでも研削抵抗は1/2程度
・抜群の切れ味を誇り、研削焼けを抑制
- ツール
- ホイールタイプCBN#170/200
- マシン
- 立形マシニングセンター
- ワーク
- SKS3(HRC58相当)
- 加工方法
- プランジ研削
- 加工条件
- ホイール外径：φ41mm
ホイール周速：24,000min-1
送り速度：300mm/min
切込量：0.06mm

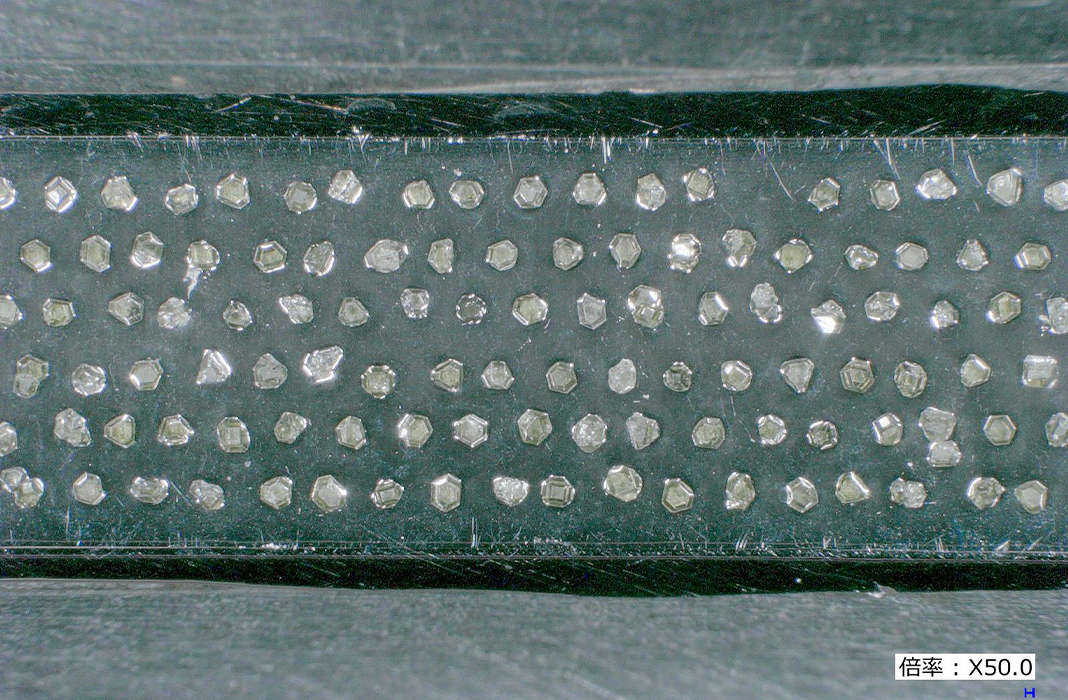

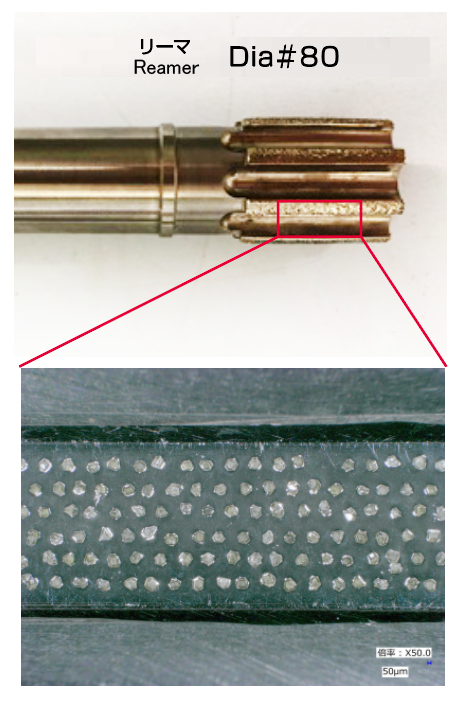

【リーマタイプ】 高い切屑排出性

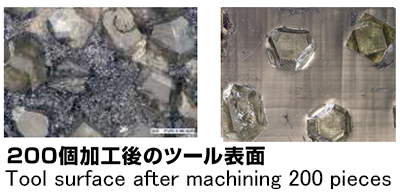

・ツールの目詰まりを抑制し、良好な形状精度を維持
- ツール
- リーマタイプ Dia#80/100
- マシン
- 立形マシニングセンター
- ワーク
- FC250
- 加工方法
- ワンパスホーニング
- 加工条件
- ツール外径：φ20mm
ツール回転数：480min-1
送り速度：95.4mm/min
取り代：φ0.05mm
