ダイヤモンドドレッサ「ナチュラルエッジ」

事業部門
輸送機器、 機械・工具
工具の種類
ドレッサ
加工方法
ツルーイング・ドレッシング
ワーク
研削砥石

製品概要

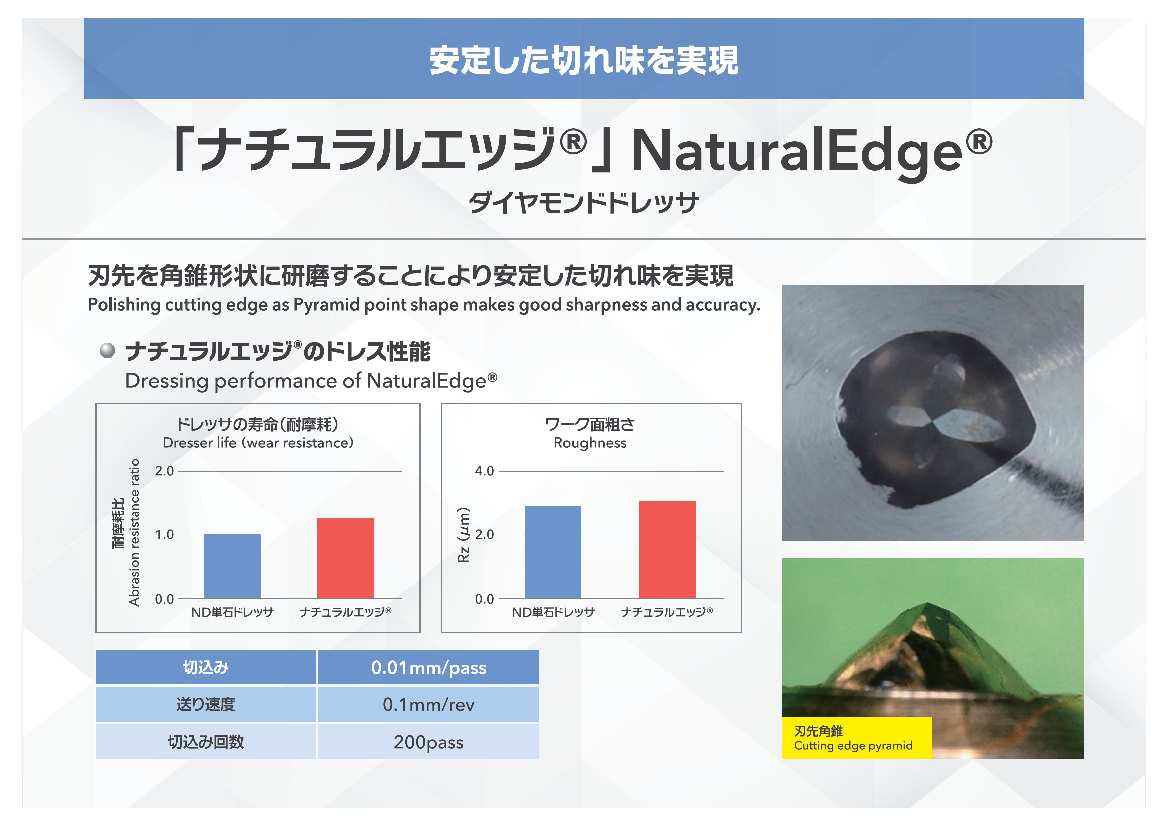

切味重視なら、「ナチュラルエッジ」!!

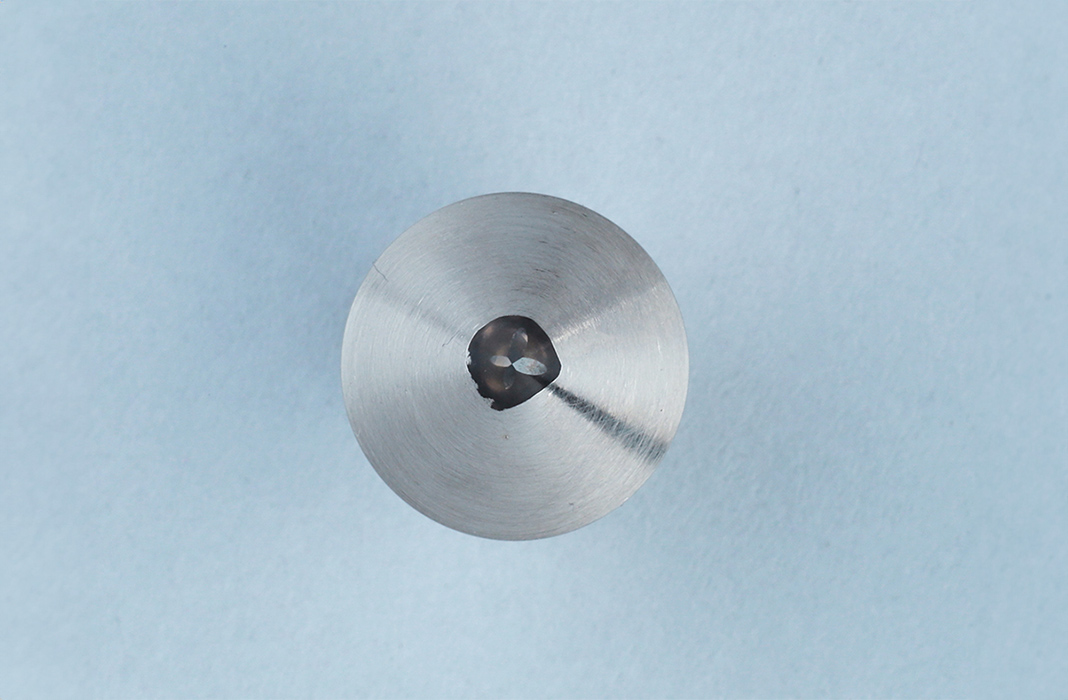

先端に角錐形状の切れ刃を研磨により生成したシングルポイントドレッサです。従来の天然原石ダイヤモンドドレッサに比べ安定した切味、性能が得られ、同様なドレッシング条件での作業が可能です。ラバー砥石のように弾性が高い砥石を得意とし、切味に特化したドレッサです。

用途

  • ラバー(ゴム)砥石のドレッシング。
  • 工作機械・研削盤で使用する一般研削砥石のドレッシング、ツルーイング。
  • 機械部品・軸受・金型・精密部品などに使用する一般研削砥石。

製品特性

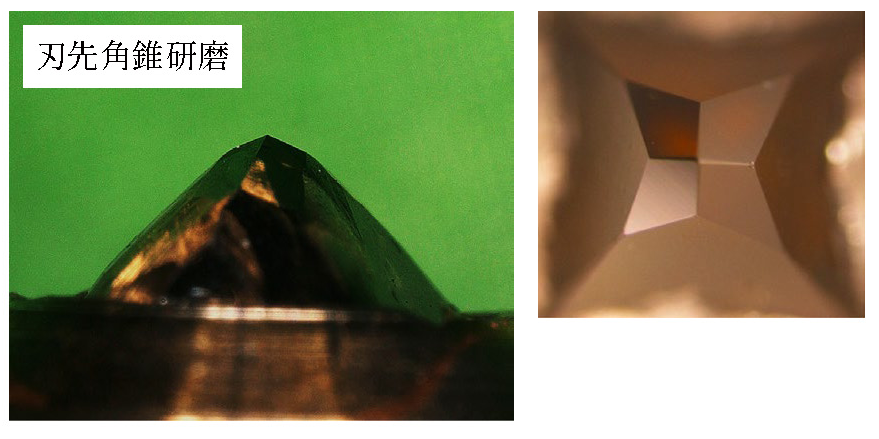

既存の天然単石ダイヤモンドドレッサは刃先角度がバラバラ・・・切味・性能が安定しない・・・。ナチュラルエッジは、ダイヤモンドの先端を研磨し形を整えることで、安定した切味・性能を発揮します。

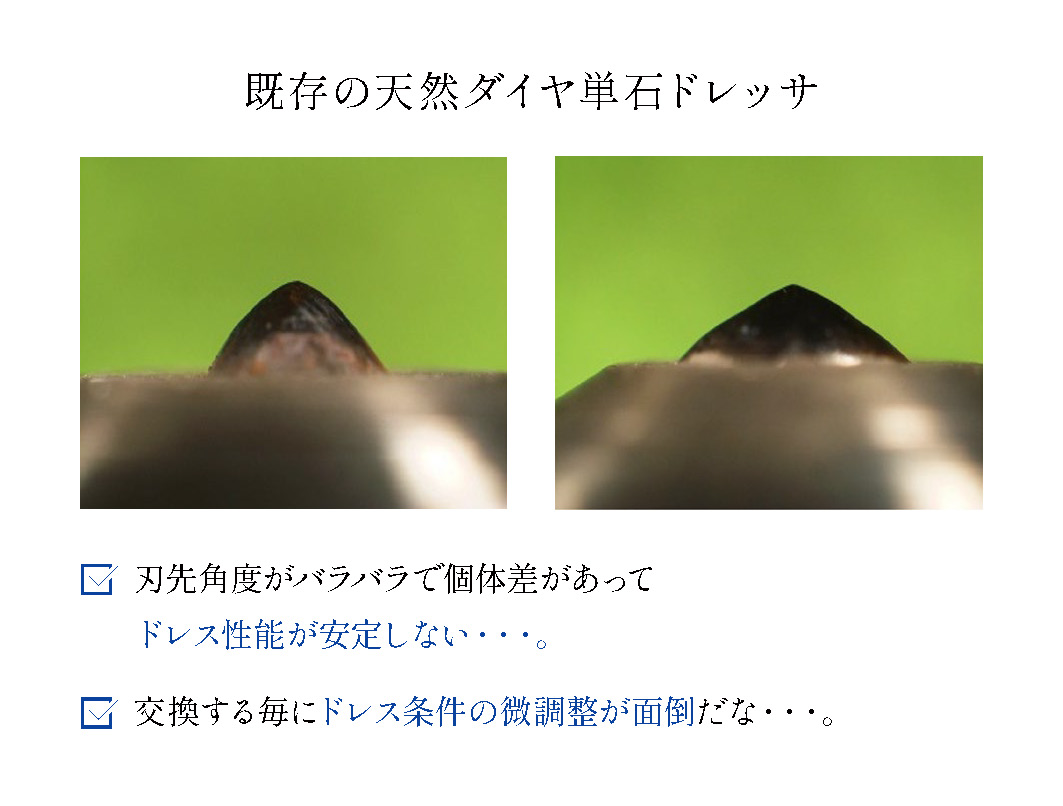

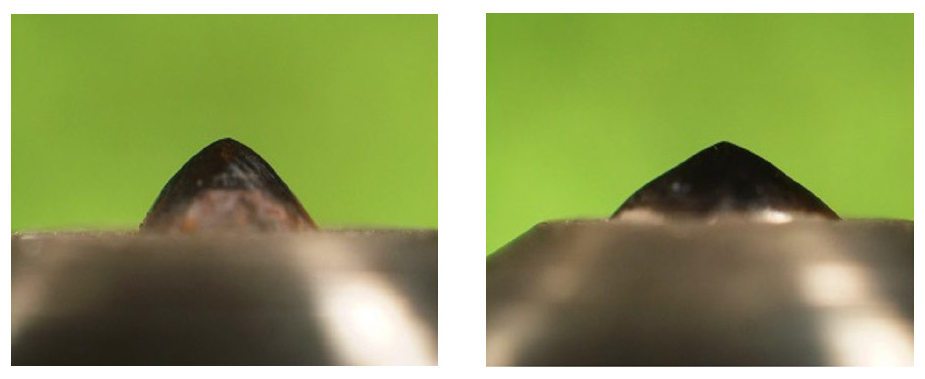

既存の天然ダイヤ単石ドレッサ

刃先角度がバラバラで個体差があってドレス性能が安定しない…。
交換する毎にドレス条件の微調整が面倒だな…。

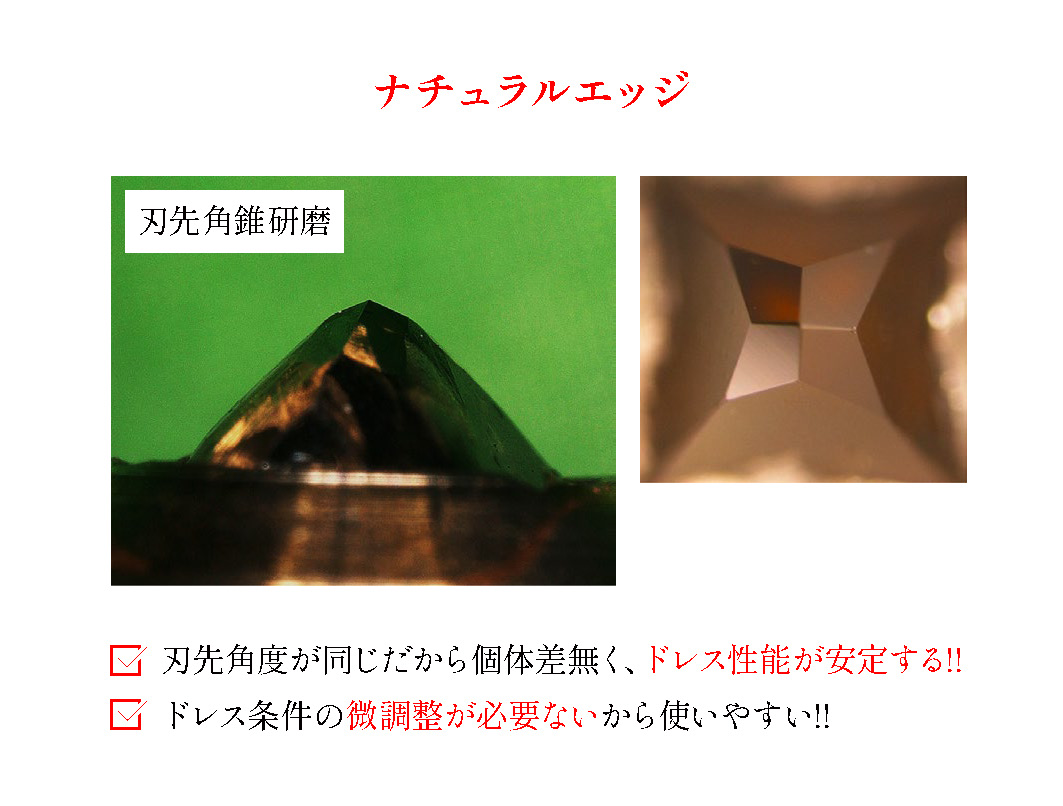

ナチュラルエッジ

刃先角度が同じだから個体差無く、ドレス性能が安定する!!
ドレス条件の微調整が必要ないから使いやすい!!

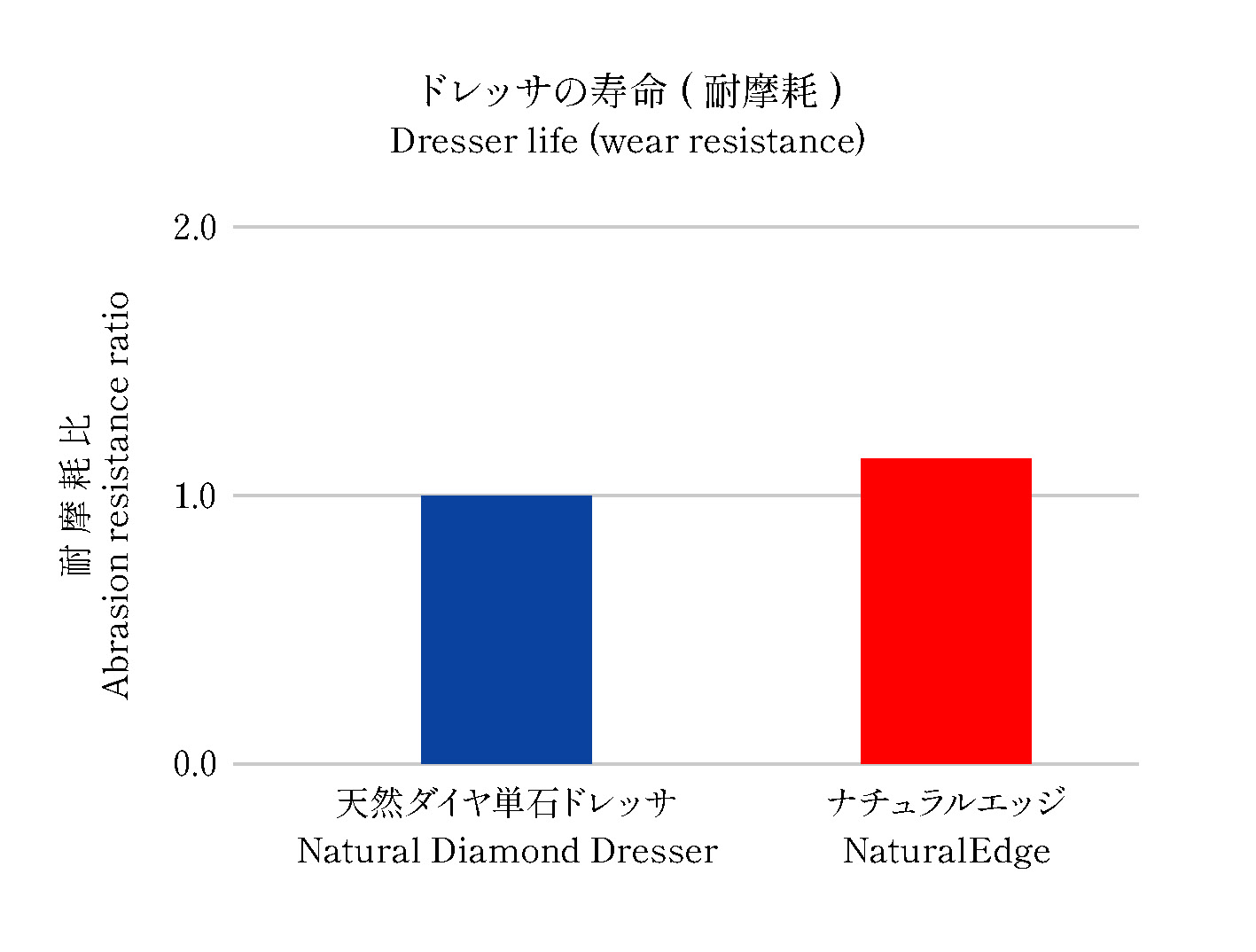

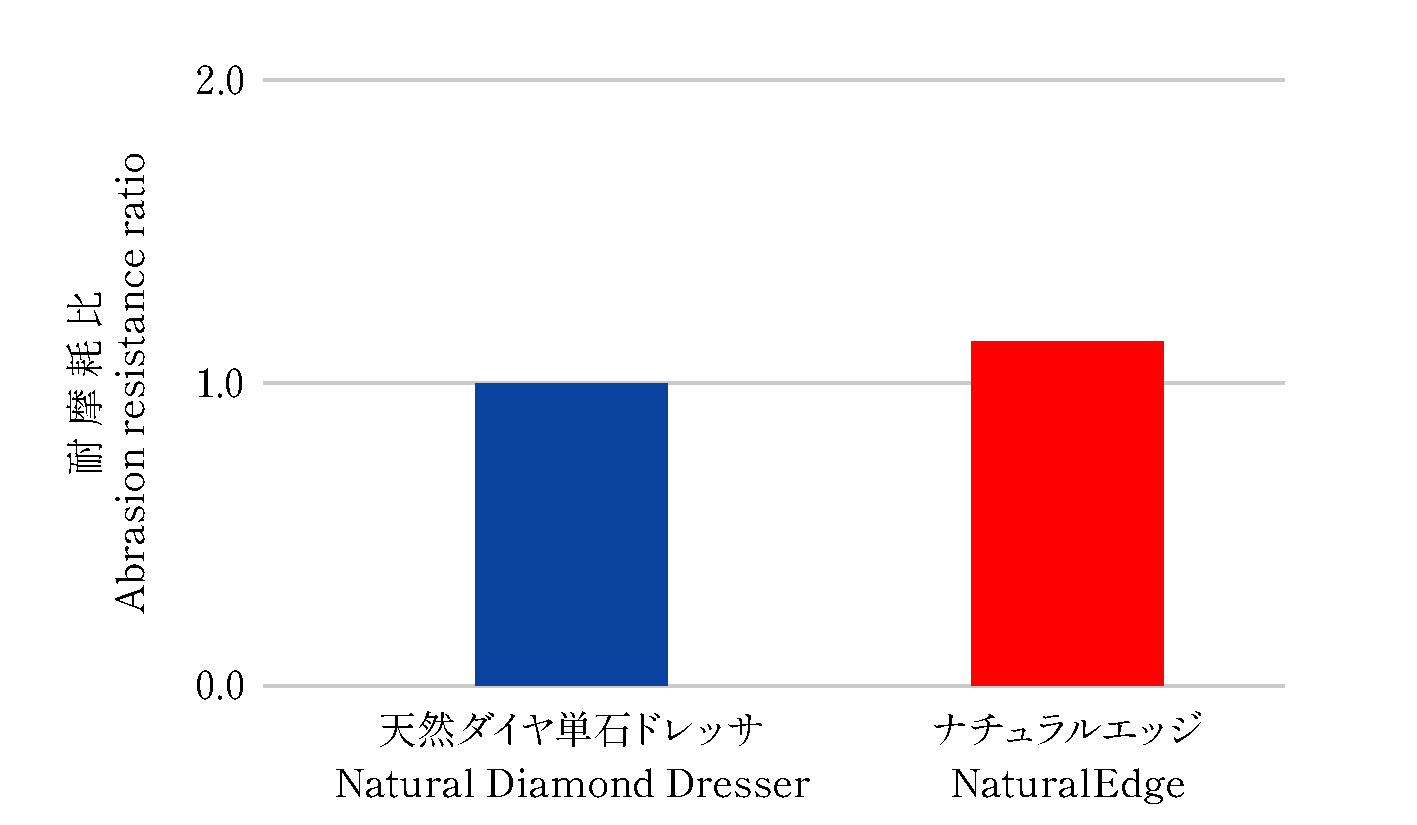

ドレッサの寿命(耐摩耗)

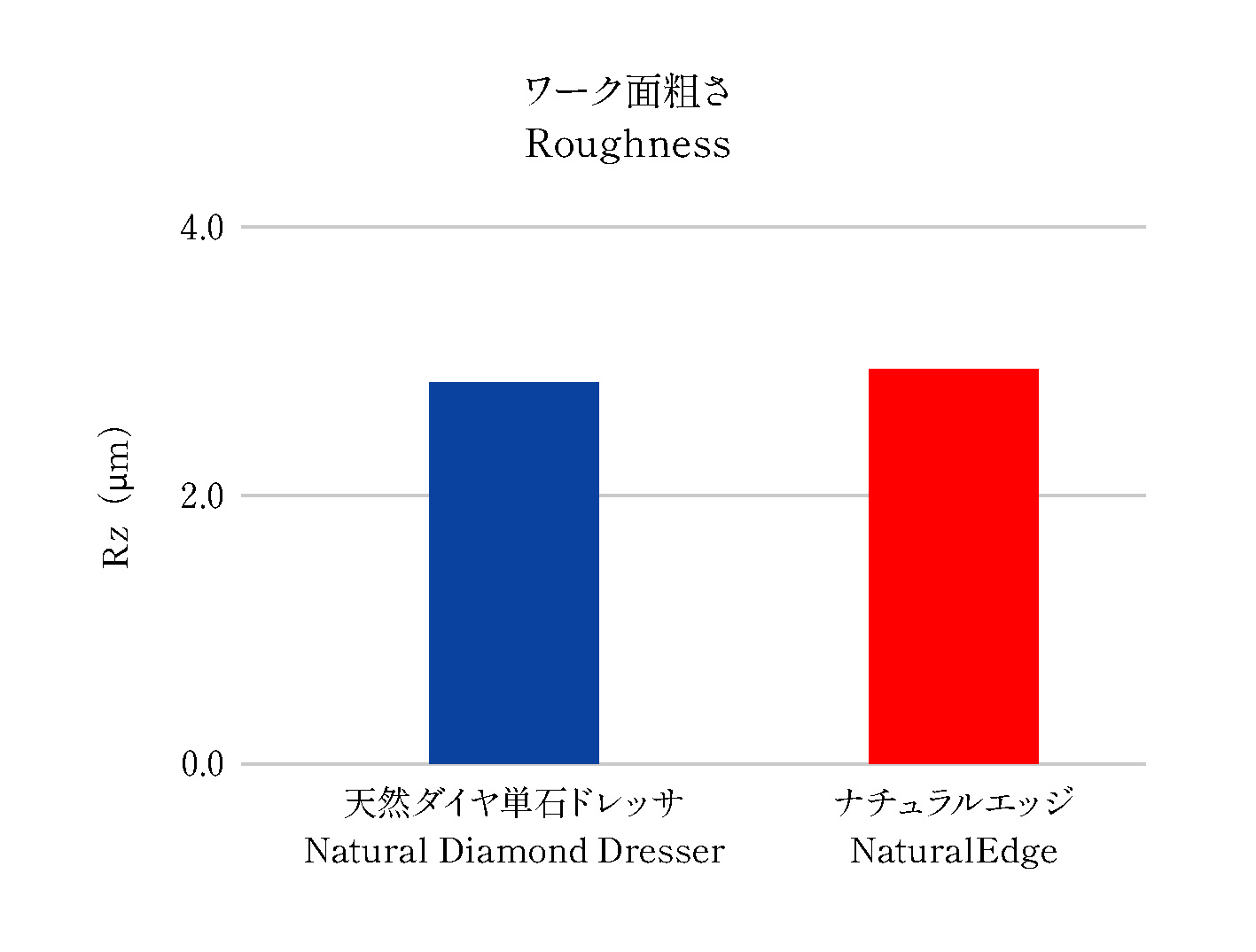

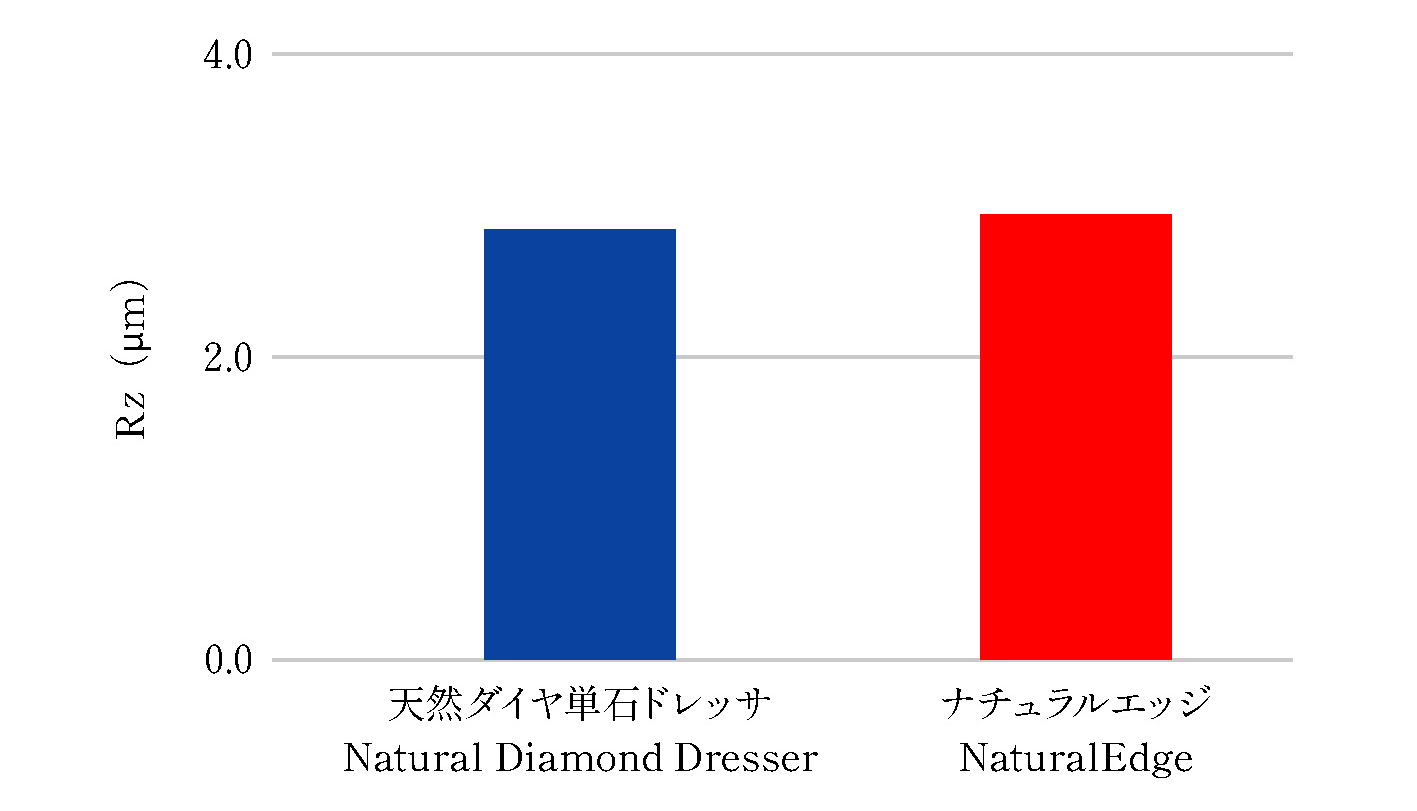

ワーク面粗さ

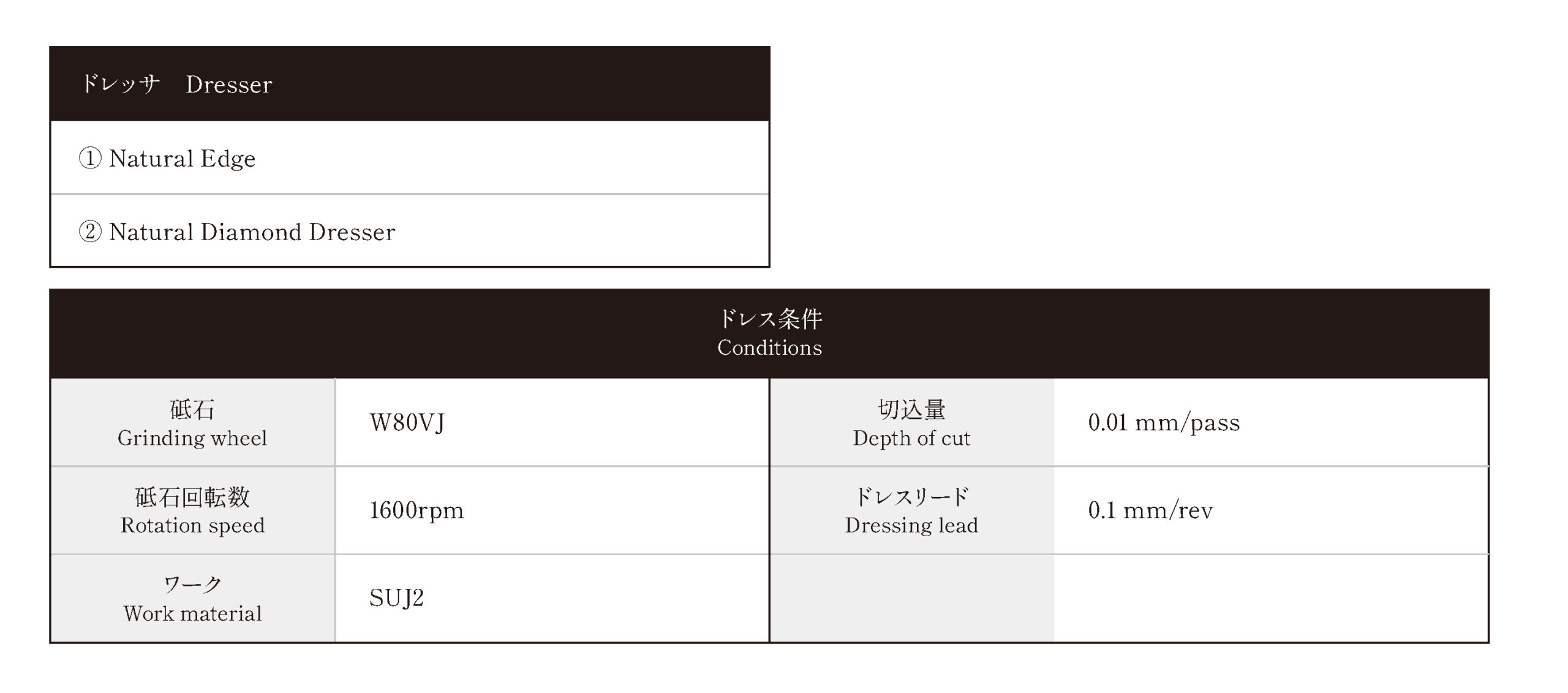

ドレス条件

砥石
W80VJ
砥石回転数
1600rpm
ワーク
SUJ2
切込量
0.01mm/pass
ドレスリード
0.1mm/rev

ナチュラルエッジは、既存の天然ダイヤモンドドレッサに対し、同等のライフ・ワーク面粗さを実現し、さらにドレス性能が安定した。既存のドレッシング条件で使用可能。

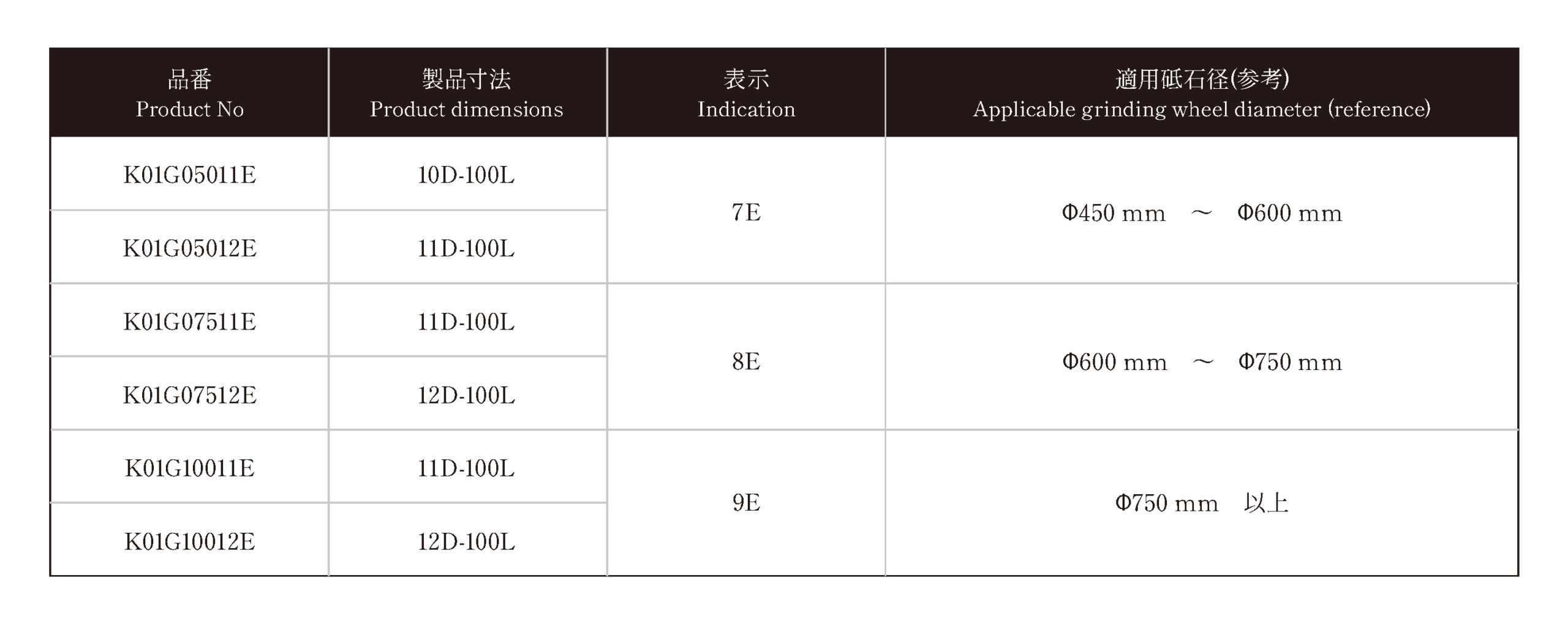

ナチュラルエッジ(天然ダイヤ) 標準在庫一覧表

品番
製品寸法
表示
適用砥石径(参考)
K01G05011E
10D-100L
7E
φ450mm ~ φ600mm
K01G05012E
11D-100L
7E
φ450mm ~ φ600mm
K01G07511E
11D-100L
8E
φ600mm ~ φ750mm
K01G07512E
12D-100L
8E
φ600mm ~ φ750mm
K01G10011E
11D-100L
9E
φ750mm 以上
K01G10012E
12D-100L
9E
φ750mm 以上
Scroll

ナチュラルエッジ(人造ダイヤ) 標準在庫一覧表

品番
製品寸法
表示
適用砥石径(参考)
K01G10006E
10D-100L
2E
φ50mm 以下
K01G01008E
11D-100L
2E
φ50mm 以下
K01G01206E
11D-100L
3E
φ50mm ~ φ75mm
K01G01208E
12D-100L
3E
φ50mm ~ φ75mm
K01G02011E
11D-100L
4E
φ75mm ~ φ150mm
K01G02012E
12D-100L
4E
φ75mm ~ φ150mm
K01G02511E
11D-101L
5E
φ150mm ~ φ300mm
K01G02512E
12D-101L
5E
φ150mm ~ φ300mm
K01G03311E
11D-102L
6E
φ300mm ~ φ450mm
K01G03312E
12D-102L
6E
φ300mm ~ φ450mm
Scroll
