ロータリドレッサ

事業部門
輸送機器、 機械・工具
工具の種類
ドレッサ
加工方法
ツルーイング・ドレッシング
ワーク
鉄系材料、 研削砥石
ボンド
電着、 メタル

製品概要

ロータリドレッサは一般の焼成砥石やCBNホイールの成形、ドレッシングに使用されます。高精度総形ドレッシングも短時間で行えるため、大量生産に威力を発揮します。製法として、焼結タイプと電鋳タイプがあり、焼結タイプは耐久性に優れており、電鋳タイプは小さく複雑な形状を高精度に製作できます。

用途

  • 一般焼成砥石、CBNホイールの成形、ドレッシング

ボンドの種類

  • メタル
  • 電着

製品特性

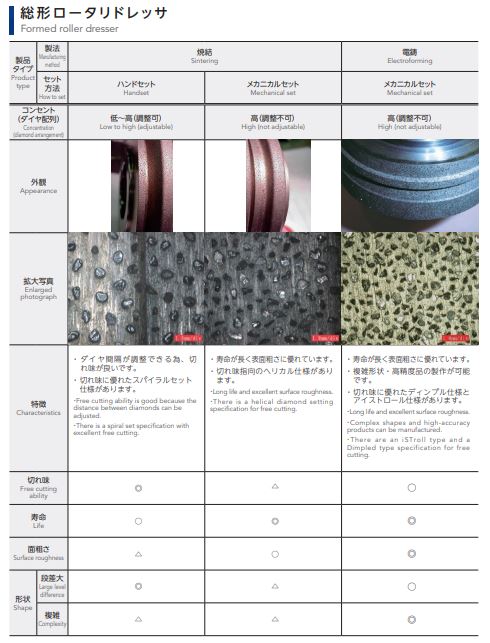

総形ロータリドレッサ

製品タイプ
製法:焼結
ハンドセット
製法:焼結
メカニカルセット
製法:電鋳
メカニカルセット
コンセント
(ダイヤ配列)
低~高(調整可)
高(調整不可)
高(調整不可)
拡大写真
特徴
・ダイヤ間隔が調整できるため、切れ味が良いです。
・切れ味に優れたスパイラルセット仕様があります。
・寿命が長く表面粗さに優れています。
・切れ味指向のヘリカル仕様があります。
・寿命が長く表面粗さに優れています。
・複雑形状・高精度品の制作が可能です。
・切れ味に優れたディンブル仕様とアイストロール仕様があります。
切れ味
寿命
面粗さ
形状:段差大
形状:複雑
Scroll

ドレッシング方式と特徴

ドレッシング方式は、プランジ方式、トラバース方式に大別され、それぞれの特徴に応じて使用されます。

プランジ方式

長所
砥石摩耗が大きく、ドレス当たりの研削本数が少ない場合に効果が高いです。
※重研削、ショルダー研削など
短所
ロータリドレッサと工作物形状が同一であるため、多様な形状には対応できません。

トラバース方式

長所
・多様な工作物形状への対応が可能です。
・単純なドレッサ形状で小型であるため安価です。
短所
・プランジ方式と比較してドレス時間がかかります。
※単石ドレッサに対して2~4倍の送り速度でのドレッシングは可能です。
