ブレードドレッサ対応CBNホイール「ビトソフト」

資料ダウンロードお問い合わせ

製品概要

ビトソフトはハイスやダイス鋼などの治工具及び金型研削用として、一般焼成砥石に代わるブレードドレッサで、ドレッシング可能なCBNビトリファイドボンドホイールです。ブレードドレッサによる成形が容易で一般焼成砥石（WA）と比較して高能率・長寿命化が可能です。

ビトソフトの特長
◇ブレードドレッサによるドレスが可能
◇一般砥石と比較して長寿命
◇一般砥石では加工が難しい焼入れ材の加工が可能

Scroll

ワーク　SUJ2焼入れ　HRC60

ドレッサ　ブレードドレッサ(0.4□-3本タイプ)

加工機　横軸平面研削盤

加工方式　湿式プランジ研削

‐試験条件
ドレッシング条件
ホイール周速1,800m/min　
切込量 0.002mm/pass　　　
ドレッシングリード 0.05mm/rev　

加工条件
ホイール周速1,800m/min
切込量0.01mm/pass
左右送り速度12,000mm/min

	B140-VSM	B140-VSP	WA砥石

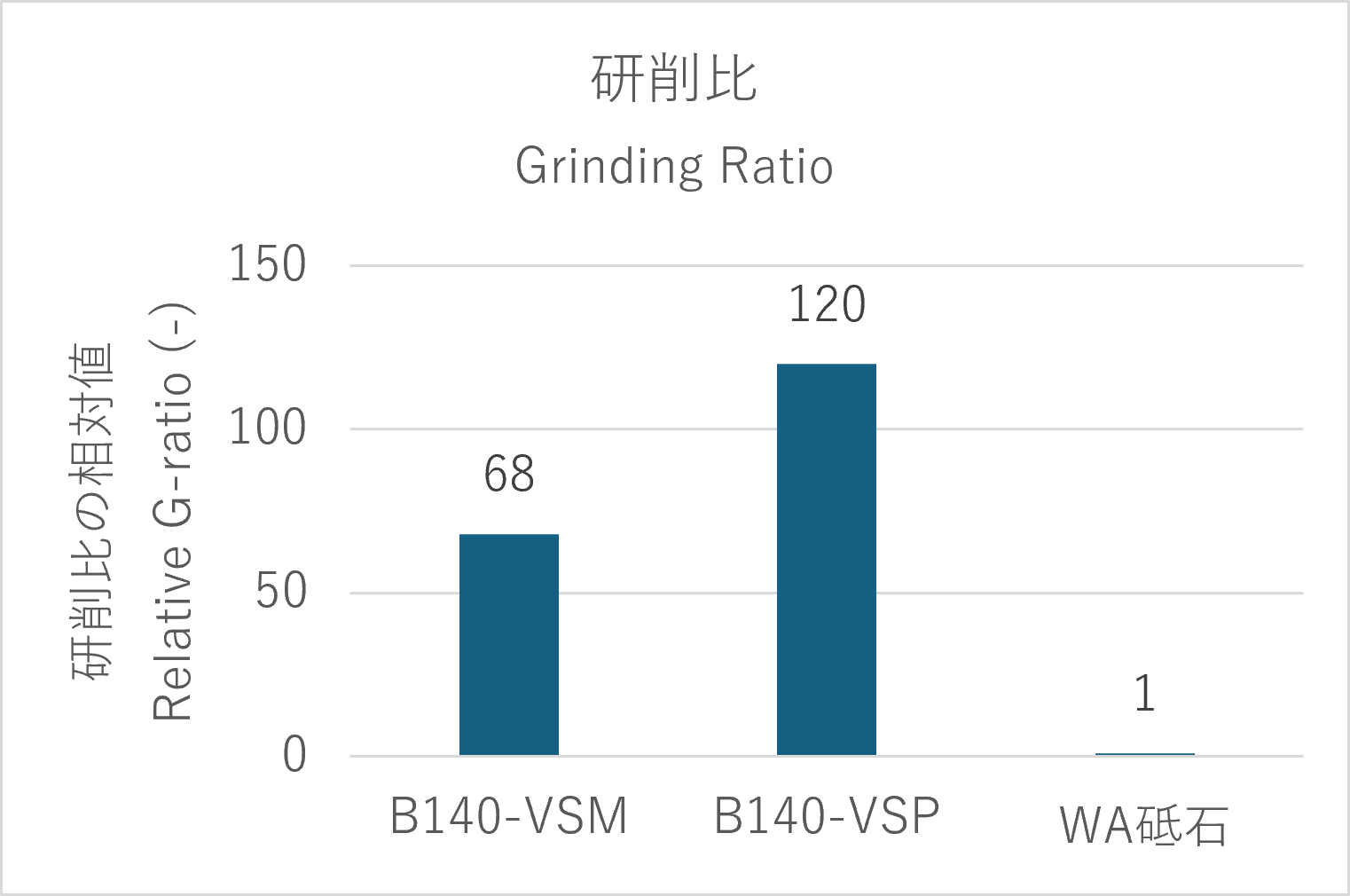

研削比(相対比)	68	120	1

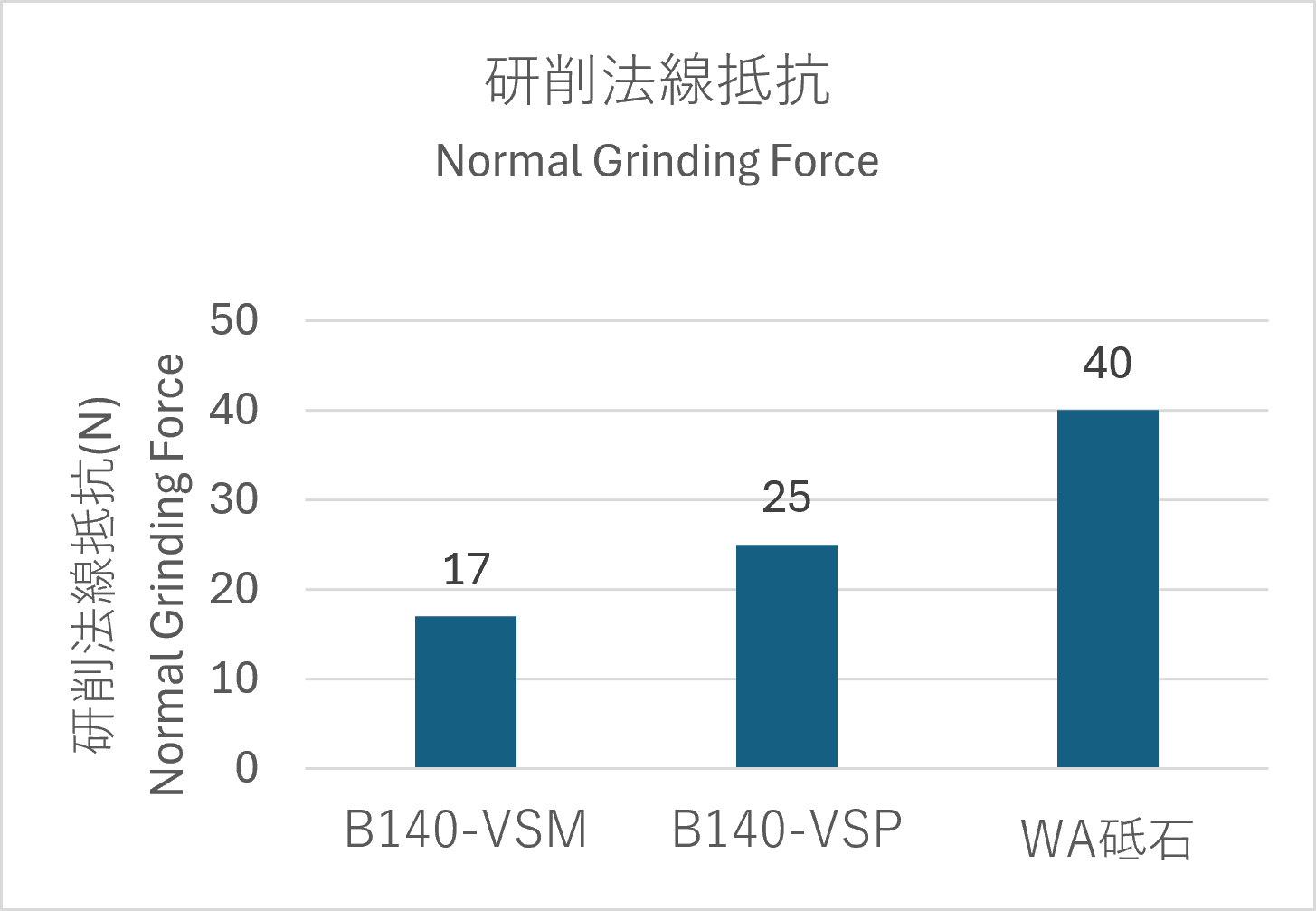

研削法線抵抗(N)	17	25	40
