製品概要

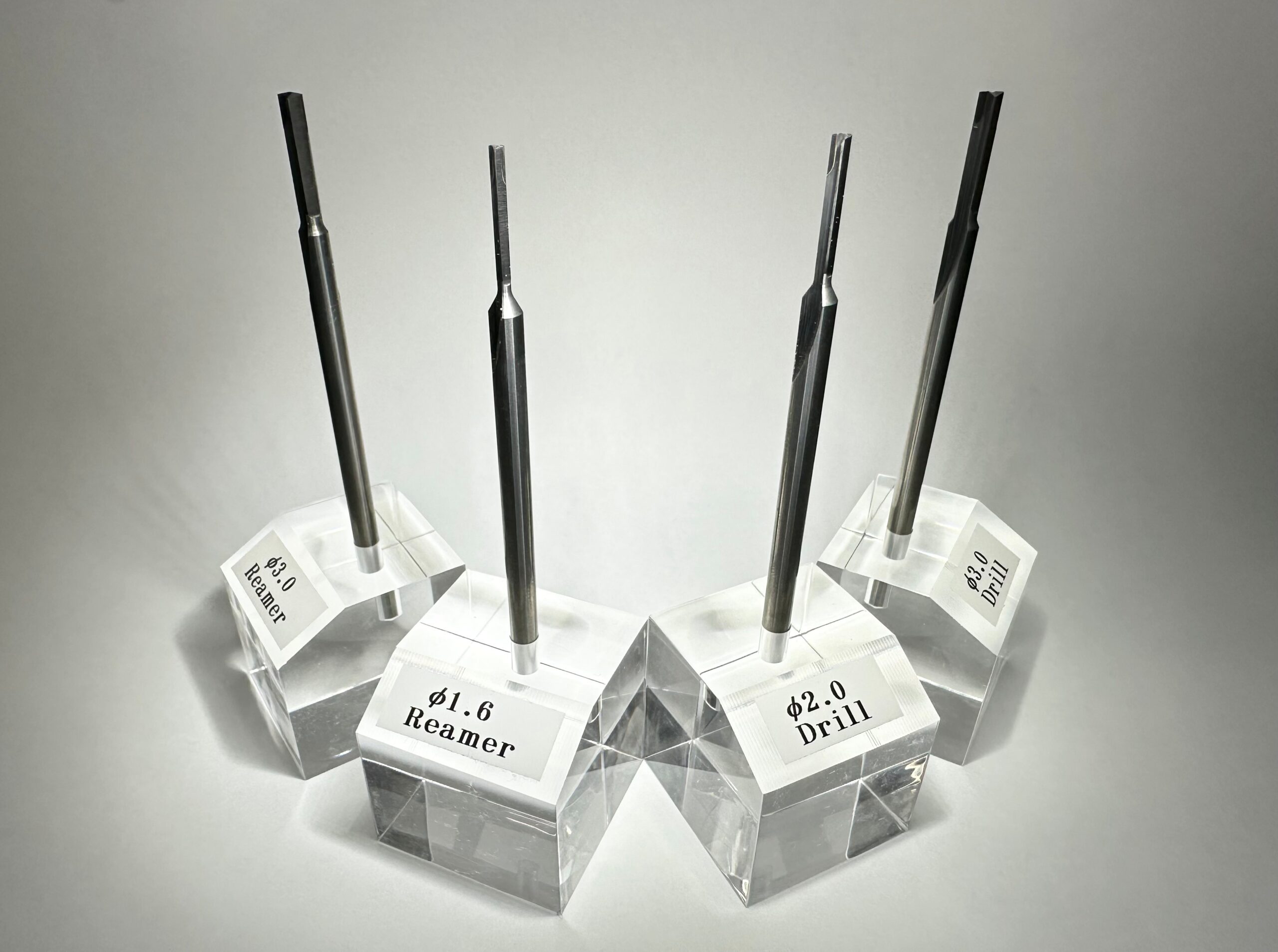

アルミニウム合金 小径穴あけ用 「SUNPAX Micro ドリル＆リーマ」
SUNPAX Microは、アルミニウム合金加工に特化した 小径・高精度ツールシリーズ です。高剛性設計により、高送り加工においても優れた加工安定性と寸法精度を実現します。
精密部品加工の高能率化に貢献するため、以下の2種類のラインアップを展開しています。
用途
- アルミニウム合金 小径穴あけ用
製品特性
ラインナップ
標準寸法
| ドリル | リーマ | |
|---|---|---|
| 工具径【mm】 | φ2.0～3.0 | φ1.6～3.0 |
| 有効長【mm】 | ≦15 | ≦15 |
| シャンク径【mm】 | φ4≦ | φ4≦ |

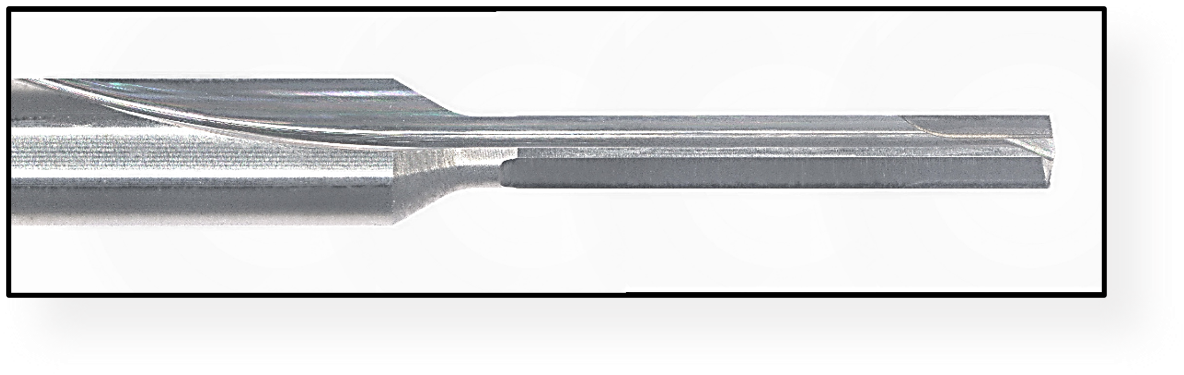

■ドリル（φ2.0～3.0）
SUNPAX®ドリルの技術をさらに進化させ、小径領域でも高精度・高耐久性を確保。
アルミニウム合金の高速加工において、安定した切りくず排出と加工面品位を実現します。

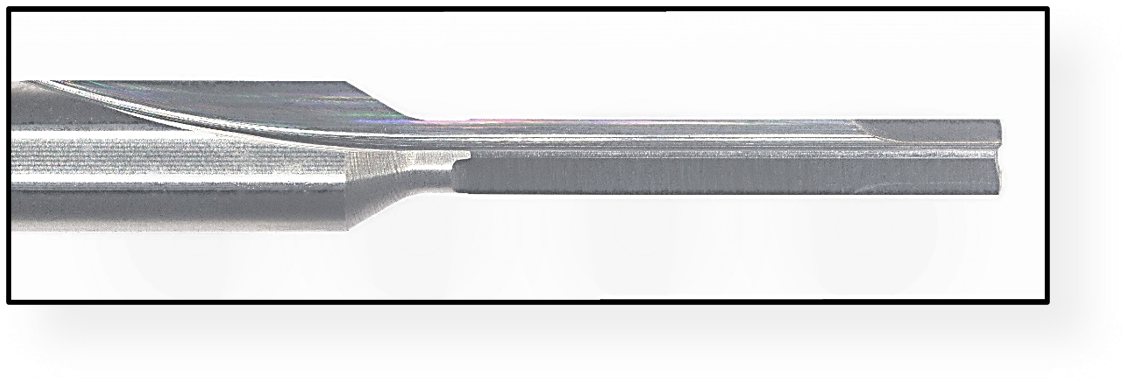

■ リーマ（φ1.6～3.0）
高い真円度と寸法精度を可能にする小径リーマ。
深穴加工や仕上げ加工において、均一な品質を維持しつつ加工時間を短縮します。
加工テストデータ”リーマ”
- 材質
- A4B-T6
- 加工深さ【mm】
- 5
- 切削速度V【m/min】
- 50～75
- 送り速度F【mm/min】
- 320～380
- 回転送りF【mm/rev】
- 0.04
工具径別 ワーク加工面
表面粗さ：Ra0.05～0.07μ
| φ1.8 | φ2.0 | φ2.5 | φ3.0 |
|---|---|---|---|
 |  |  |  |
特徴
• 小径化（φ1.6～3.0）を実現
SUNPAX®シリーズの技術を応用し、高精度を維持したまま小径化を達成。
• 高剛性設計による高精度加工
工具のたわみを抑制し、高送り条件下でも寸法精度と加工安定性を確保。
• アルミニウム合金に最適化
インバータ・コンバータケース、モーターハウジングなどに使用される延性材料の加工に特化。
• EV部品の小型化・軽量化ニーズに対応
電動車（EV）分野で求められる高密度化部品の加工において高い生産性を発揮。
適用分野
• EV用インバータ・コンバータケース
• EV用モーターハウジング
• アルミニウム精密部品
• 各種小径穴加工・仕上げ加工
